System Adfer Gwres Gwastraff

Mae System Adfer Gwres Gwastraff yn system gwres a phŵer cyfun (CHP) neu wres, pŵer ac oeri cyfun (CHPC). Mae'n system gyflenwi ynni ddosbarthedig sy'n ailgylchu gwres gwastraff a gynhyrchir gan gynhyrchu pŵer ac yn allbynnu trydan, oeri a gwres i ddefnyddwyr ar yr un pryd. Gall yr effeithlonrwydd defnydd ynni cynhwysfawr gyrraedd mwy nag 80%.

Mae deunydd cyfnewid gwres y ddyfais defnyddio gwres gwastraff yn diwb brazed sy'n seiliedig ar nicel, hynny yw, mae aloi nicel-cromiwm yn cael ei ymdreiddio i wyneb tiwb boeler neu ddur ND (dur sy'n gwrthsefyll cyrydiad pwynt gwlith tymheredd isel) i ffurfio trwchus a llyfn cotio, fel bod cyfradd weldio segmentau tiwb a thiwbiau mam yn 100%, sy'n ehangu'r ardal cyfnewid gwres yn effeithiol, yn gwella'r cyfernod cyfnewid gwres, ac mae ganddi wrthwynebiad tymheredd uchel da a gwrthiant cyrydiad. Mae'n cyfuno berwi ac anwedd, ac mae'n cynnwys cragen tiwb, craidd tiwb a hylif dargludol. Ei egwyddor waith yw: pan fydd yr adran anweddu yn dod ar draws cyfrwng tymheredd uchel, mae'r hylif dargludol yn y tiwb yn amsugno gwres cudd anweddu ac yn anweddu, ac mae'r anwedd hylif dargludol yn llifo o'r sianel adran adiabatig yng nghanol y tiwb i'r adran anwedd, ac yn rhyddhau gwres cudd, ac yn ail-gyddwyso i hylif dargludol. Mae'r hylif dargludol cyddwys yn dychwelyd i'r adran anweddu ac yn anweddu eto gyda chymorth grym capilari craidd y tiwb, gan ffurfio system gylchrediad caeedig. Yn y modd hwn, trosglwyddir y gwres o'r ardal wresogi i'r ardal afradu gwres, ac mae'r cyfrwng gwresogi yn cael ei gynhesu i gael y cyfrwng ar y tymheredd gofynnol.

System CHP: Pan fydd y set generadur yn rhedeg, bydd llawer iawn o nwy ffliw tymheredd uchel yn cael ei gynhyrchu. Cyflwynir y nwyon ffliw hyn i'r cyfnewidydd gwres trwy'r gefnogwr drafft anwythol i gyfnewid gwres gyda'r cyfrwng y mae angen ei gynhesu. Yn ystod y broses cyfnewid gwres, mae'r gwres gwastraff yn y nwy ffliw yn cael ei amsugno gan y cyfrwng, a thrwy hynny gynyddu tymheredd y cyfrwng. Yna mae'r dŵr poeth neu'r stêm wedi'i gynhesu'n cael ei gludo i'r man lle mae angen gwresogi, fel y system wresogi, y system dŵr poeth, ac ati.

Mae'r System Adfer Gwres Gwastraff yn bennaf yn cynnwys cyfnewidydd gwres dŵr nwy ffliw neu foeler gwres gwastraff, pwmp dŵr porthiant, offeryn falf, piblinell dŵr a stêm, piblinell nwy.

Cyfnewidydd gwres neu boeler gwres gwastraff: Dyma elfen graidd y ddyfais adfer gwres gwastraff nwy ffliw, sy'n gyfrifol am drosglwyddo'r gwres yn y nwy ffliw i'r cyfrwng y mae angen ei gynhesu, fel dŵr neu aer. Mae'r cyfnewidydd gwres yn cyflawni trosglwyddiad gwres effeithlon trwy ei elfennau trosglwyddo gwres mewnol (wedi'u gwneud fel arfer o ddeunyddiau sy'n gwrthsefyll cyrydiad ac sy'n dargludo'n thermol fel dur di-staen, aloi titaniwm, ac ati). Pan fydd y nwy ffliw yn mynd trwy ochr boeth y cyfnewidydd gwres, bydd y gwres y mae'n ei gludo yn cael ei drosglwyddo i'r cyfrwng ar yr ochr oer, a thrwy hynny gynyddu tymheredd y cyfrwng ac oeri'r nwy ffliw yn unol â hynny.

Fan Fe'i defnyddir i gyflwyno nwy ffliw i'r cyfnewidydd gwres a gwacáu'r nwy ffliw ar ôl cwblhau'r cyfnewid gwres. Gellir addasu cyflymder y gefnogwr gan y system reoli i wneud y gorau o'r effeithlonrwydd cyfnewid gwres a pherfformiad cyffredinol yr offer.

Mae'r system reoli yn gyfrifol am fonitro ac addasu statws gweithredu'r ddyfais adfer gwres gwastraff nwy ffliw cyfan. Trwy reoli paramedrau megis cyflymder y gefnogwr a thymheredd y cyfnewidydd gwres, sicrheir bod yr offer yn gweithredu mewn cyflwr diogel ac effeithlon. Gall y system reoli hefyd wireddu gweithrediad awtomatig i wella dibynadwyedd a chyfleustra'r offer.

Gorsaf bwmpio (mewn cymwysiadau penodol): Ar gyfer systemau adfer gwres gwastraff sy'n gofyn am gludo cyfryngau oeri (fel dŵr), mae'r orsaf bwmpio yn elfen bwysig. Mae'n gyfrifol am gludo'r cyfryngau oeri i'r cyfnewidydd gwres ar gyfer cyfnewid gwres, a gall gludo'r cyfryngau gwresogi i offer arall sy'n defnyddio gwres.

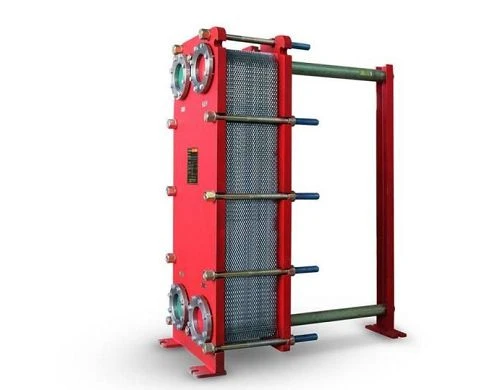

Cyfnewidydd gwres nwy ffliw: Mae'n un o gydrannau allweddol y system adfer gwres gwastraff. Mae'n amsugno'r gwres yn y nwy gwacáu (hy nwy ffliw) ac yn ei drawsnewid yn ynni gwres y gellir ei ailddefnyddio. Mae yna wahanol ffurfiau strwythurol, megis math tiwb, math plât a math troellog, i gwrdd â gwahanol ofynion cymwysiadau diwydiannol.

Piblinell: Yn cysylltu gwahanol gydrannau i sicrhau bod nwy ffliw, cyfrwng oeri, ac ati yn gallu llifo'n esmwyth yn y system. Dylai dewis a dyluniad y biblinell gymryd i ystyriaeth ffactorau megis natur y cyfrwng, gofynion y broses, ymwrthedd cyrydiad, a pherfformiad inswleiddio thermol.

Mae prif gorff yr offer yn cynnwys inswleiddio, ac mae'r prif gydrannau pwysau cyfnewid gwres yn cael eu gwneud o diwbiau boeler;

Falfiau ac offerynnau ategol: falf diogelwch, falf allfa stêm, falf ddraenio, falf awyru, mesurydd pwysau, tro mesurydd pwysau, falf nodwydd, falf wirio falf cyflenwad dŵr, falf solenoid cyflenwad dŵr.

Fflans cyfatebol: fflans DN500 sy'n cysylltu'r ddyfais adfer gwres gwastraff a'r ffliw; falf tair ffordd gwrthsefyll tymheredd uchel;

Cabinet rheoli cwbl awtomatig; mesurydd lefel dŵr dau-liw, synhwyrydd lefel dŵr; pwmp porthiant boeler aml-gam.

Mae'r system CHPC yn ychwanegu swyddogaeth rheweiddio at y broses o gynhyrchu gwres a phŵer cyfun. Mae'r oerydd amsugno bromid lithiwm yn cael ei yrru gan y gwres a gynhyrchir gan y ddyfais adfer gwres gwastraff, gan wireddu tair cenhedlaeth oeri, gwres a thrydan. Gall y system hon nid yn unig ddiwallu anghenion trydan a gwres y defnyddiwr, ond hefyd ddarparu oeri ar gyfer aerdymheru, gan wella ymhellach effeithlonrwydd defnydd cynhwysfawr o ynni.

Oherwydd ei allu i ddefnyddio ynni cynhwysfawr effeithlon, mae System Adfer Gwres Gwastraff yn arbennig o addas ar gyfer ardaloedd neu adeiladau sydd angen diwallu anghenion oeri, gwresogi a thrydan ar yr un pryd, megis cyfadeiladau masnachol mawr, ysbytai, ysgolion, ac ati. system gwres a phŵer cyfun yn cael ei ddefnyddio'n ehangach mewn gwahanol achlysuron sy'n gofyn am wres a thrydan, megis gwres canolog trefol, parciau diwydiannol.



Mae Jinan Jingheng Machinery Equipment Co, Ltd yn gwmni gwerthu a gwasanaeth uwch-dechnoleg sy'n arbenigo mewn dylunio, gosod, gweithredu a chynnal a chadw setiau generadur a phrosiectau dadnitreiddiad gwacáu. Er mwyn diwallu anghenion amrywiol cwsmeriaid mewn pŵer, economi, diogelu'r amgylchedd, ac ati, mae'r cwmni wedi ymrwymo i ddarparu atebion cyffredinol EPC a phrosiectau un contractwr i gwsmeriaid megis system defnyddio cynhwysfawr nwy, system gwres a phŵer cyfun (CHP), carthffosiaeth. system driniaeth, ac ôl-driniaeth nwy gwacáu.
